Задний кардан на Honda CR-V 4 с AWD: гул при разгоне — меняем крестовины или промвал
Диагностика вибрации на Honda CR-V при разгоне и движении по прямой чаще всего сводится к проверке карданного вала, но не менее трети таких обращений в сервисе заканчиваются ремонтом ШРУСов или задней муфты. Прежде чем менять вал, необходимо понять, какая именно система AWD установлена на вашем поколении и как она взаимодействует с карданом. В этой статье разберем типичные симптомы износа, различия между поколениями и составим практичный маршрут проверки для владельца.
Как устроен карданный вал в зависимости от поколения и рынка
Конструкция кардана Honda CR-V зависит от типа привода и года выпуска. Переднеприводные версии, которые официально продавались в Европе и Азии, карданного вала не имеют. Полноприводные модификации в кузовах первого и второго поколений (RD1–RD2) используют систему Dual Pump с гидравлической муфтой, где кардан соединяет раздаточную коробку с задним редуктором. Начиная с третьего поколения (RE), Honda перешла на электронно-управляемую муфту Real Time AWD, и карданный вал стал двухсекционным с промежуточной опорой. Для четвертого и пятого поколений (RM1, RM4 и RW) характерен тот же принцип, но жесткость и балансировка вала уже рассчитаны под более высокий крутящий момент двигателя.
Важно понимать, что валы разных поколений не взаимозаменяемы. Даже у машин одного года, но разных рынков поставки (Япония, Европа, США) может отличаться длина кардана из-за иной компоновки системы выпуска или типа заднего редуктора. Поэтому при заказе нового вала нельзя ориентироваться только на модель автомобиля, потребуется VIN и код кузова.
Почему шум и вибрация появляются не всегда из-за кардана
Основная ошибка владельца – связывать любой гул или дрожь при разгоне с карданным валом. На самом деле симптомы могут быть вызваны несколькими взаимосвязанными узлами:
- Задний редуктор – при недостаточном уровне или старой жидкости подшипники дифференциала начинают выть на скорости 40–60 км/ч.
- Электронная муфта AWD – при заклинивании плунжеров или износе фрикционов появляются рывки при медленных маневрах, особенно на парковке.
- ШРУСы колесных приводов – хруст при повороте руля или вибрация под нагрузкой, которая усиливается на изношенных пыльниках.
- Ступичные подшипники – дают низкочастотный гул, который меняется при входе в поворот.
Чтобы не покупать новый вал из-за банального износа сайлентблока заднего редуктора, диагностику нужно начинать с простого шага.
Первичная проверка состояния шин и жидкости
Рывки при движении по кругу в тесном повороте – самый характерный признак неисправности муфты подключения задней оси. Но перед снятием кардана убедитесь, что шины на всех четырех колесах имеют одинаковую степень износа. Разница в диаметре качения даже на 3–5 мм приводит к постоянной подработке муфты, из-за чего она перегревается и начинает вибрировать. После этого проверьте уровень жидкости в заднем редукторе. Если масло пахнет горелым или имеет темный цвет с металлической стружкой – редуктор требует внимания. Замена кардана в этом случае не решит проблему.
Как отличить вибрацию кардана от вибрации двигателя
Вибрация, которая возникает только при разгоне и пропадает при отпускании педали газа или движении накатом, указывает на износ ШРУСов карданного вала. В отличие от классических крестовин, которые встречаются на пикапах и внедорожниках, карданы Honda CR-V часто используют шарниры равных угловых скоростей, закрытые пыльниками. Если пыльник порван и смазка вымыта, появляется сначала легкое подергивание, а затем сильная вибрация при старте с места.
Важно отличать эту вибрацию от дрожания двигателя. Если машина дергается на парковочной передаче или при включении кондиционера, если тряска ощущается на руле и кузове даже на нейтральной передаче, проблема связана с опорами силового агрегата. Для проверки кардана нужно вывесить автомобиль на подъемнике и осмотреть состояние шарниров на предмет люфта. Незначительный люфт в шлицевом соединении компенсируется при движении, но если он превышает 2–3 мм, вал требует ремонта.
Почему нельзя ориентироваться только на модель и год
Даже зная точный год выпуска и тип кузова, нельзя гарантировать совместимость валов. Например, Honda CR-V 2007 года для североамериканского рынка имеет двигатель K24 и автоматическую коробку, а для японского рынка – двигатель R20 с вариатором. Эти комплектации имеют разную раздаточную коробку и длину фланца заднего редуктора. Поэтому при подборе вала используют:
- VIN автомобиля для проверки по каталогу оригинала;
- код кузова (например, RE3 для полного привода с мотором 2.0);
- маркировку на корпусе старого вала;
- тип коробки передач (механика, автомат, вариатор).
Попытка поставить вал от Honda Element или Passport без изучения маркировки приведет к тому, что геометрия карданного шарнира не совпадет с ответным фланцем раздатки.

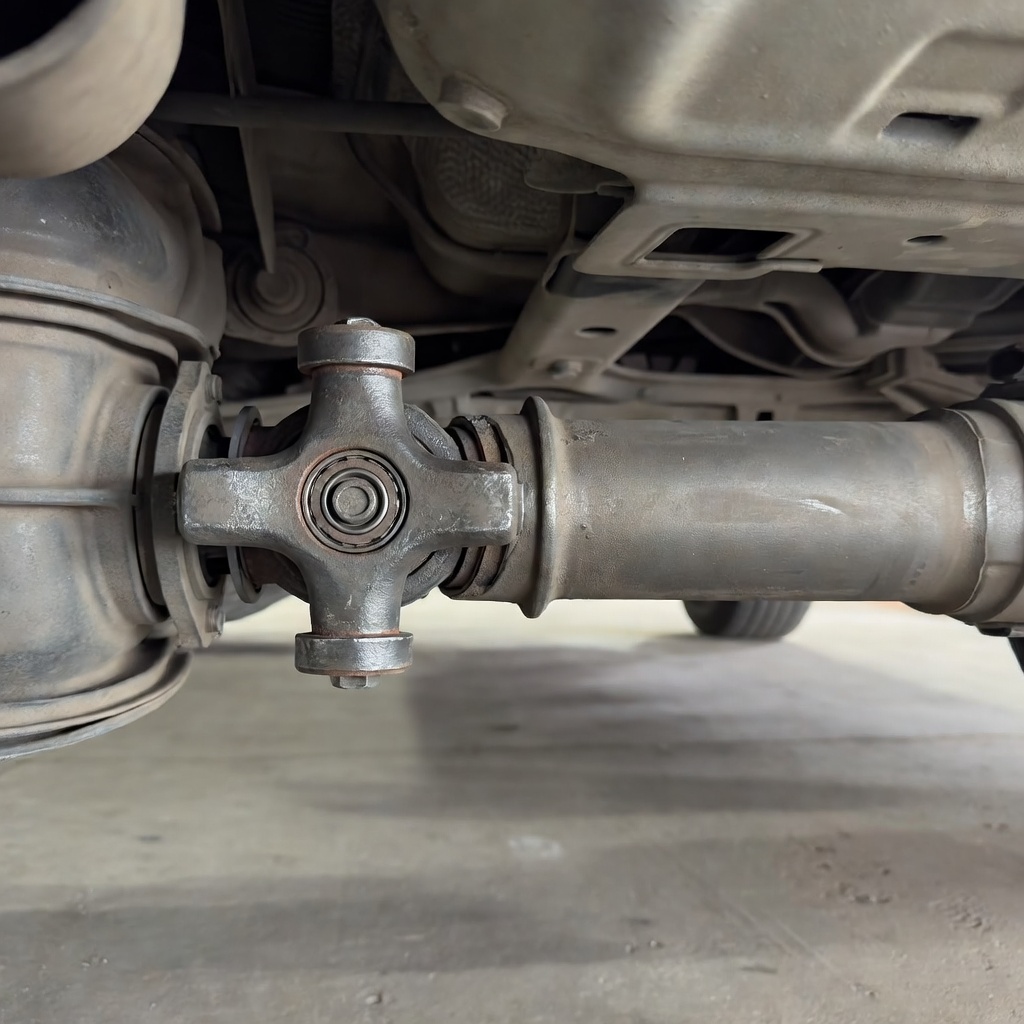

Износ крестовин и методы ремонта
На ранних поколениях CR-V встречаются карданные валы с крестовинами, которые запрессованы в вилки. При износе игольчатых подшипников появляется металлический стук при переключении с задней на переднюю передачу. Некоторые карданы имеют разборные крестовины со стопорными кольцами, но многие узлы завальцованы на заводе. В этом случае нельзя просто впрессовать новую крестовину в старую вилку, потому что нарушается геометрия.
Наиболее надежный способ – замена вилки или шарнира на неразборном кардане методом кернения.
Профессиональный сервис выполняет замену неразборных крестовин с последующей балансировкой вала на стенде. После ремонта вал должен быть проверен на биение – оно не должно превышать 0,3 мм, иначе вибрация вернется уже на скорости 80 км/ч.
Когда кардан Honda считается изношенным и требует замены
Ресурс карданного вала Honda CR-V составляет 150–200 тысяч километров при условии, что пыльники шарниров целы, а шлицевое соединение регулярно обслуживалось. Смазка, заложенная заводом, не рассчитана на весь срок службы автомобиля, особенно если машина эксплуатируется в условиях высоких нагрузок или частой езды по бездорожью.
Оптимальный интервал обслуживания – осмотр пыльников при каждой замене масла в двигателе. Если вы заметили хоть небольшое количество смазки вокруг карданного шарнира, вал нужно снять, промыть и заменить смазку. Стоимость такого обслуживания мала по сравнению с ценой нового вала.
Практический вывод
Для владельца Honda CR-V с полным приводом важно понимать: карданный вал – это лишь часть трансмиссии, а не единственный узел, вызывающий вибрацию. Начинайте диагностику с проверки шин, уровня жидкости в редукторе и состояния пыльников ШРУСов. Если автомобиль дергается в поворотах – виновата муфта; если гудит на скорости – редуктор или подшипники ступицы; если вибрация появляется только при разгоне – необходимо проверить кардан. Не пытайтесь подобрать вал по году выпуска без VIN, а при обнаружении люфта в шарнире или порванного пыльника не откладывайте ремонт, иначе износ остальных элементов трансмиссии ускорится.
