CV Joint vs Кардан в Honda CR-V AWD: что изнашивается быстрее на пятом поколении
Вибрация при разгоне Honda CR-V, гул на скорости и рывки в повороте обычно заставляют подозревать карданный вал. Однако на практике до 40 процентов обращений по этой теме заканчиваются ремонтом заднего редуктора или муфты AWD, а сам вал остается исправным. Разобраться, где именно кроется неисправность, помогает последовательная диагностика, а не замена деталей наугад.
Устройство трансмиссии и роль кардана
Начать стоит с того, что карданный вал Honda CR-V соединяет коробку передач с задним редуктором только в версиях AWD. Переднеприводные модификации, которые встречаются на многих рынках, кардана не имеют вовсе. Поэтому первое, что нужно сделать при диагностике, — убедиться, какая трансмиссия установлена на конкретном автомобиле.
В полноприводных CR-V разных поколений применяются различные схемы подключения задней оси. На ранних моделях с механической коробкой использовалась система Dual Pump, где масляный насос в муфте создавал давление при разнице оборотов передних и задних колес. Более поздние версии с автоматическими коробками оснащались электронноуправляемой муфтой, которая подключает задние колеса по сигналу блока управления. В обоих случаях карданный вал вращается постоянно, тогда как момент на заднюю ось передается только в момент подключения.
С чего начинать проверку при вибрации
Вибрация на скорости 60–80 км/ч, которая усиливается при разгоне, может указывать на дисбаланс вала, износ крестовин или повреждение подвесного подшипника. Но прежде чем снимать кардан, необходимо выполнить простые проверки:
- убедиться в одинаковом давлении и степени износа всех четырех шин;
- проверить состояние опор двигателя на моделях, где они подвержены просадке;
- оценить угол установки задних колес — нарушенный развал создает вибрацию, похожую на карданную;
- проверить люфты в шлицевом соединении вала.
Для CR-V третьего и четвертого поколений характерна ситуация, когда вибрация появляется после замены шин, но причиной оказывается не кардан Honda CR-V, а плохая балансировка колес. Поэтому диагностику всегда начинают с ходовой части, и только потом переходят к трансмиссии.
Рывки в повороте: кардан или муфта
Если автомобиль дергается при маневрировании на парковке или в тесном кругу, карданный вал почти всегда ни при чем. Причина в несогласованной работе передней и задней осей. Вот типичный сценарий развития событий:
- водитель замечает легкое подергивание при повороте руля до упора;
- со временем рывки становятся заметнее, возможно появление гула;
- владелец меняет карданный вал, но проблема остается;
- причина оказывается в муфте подключения задней оси или редукторе.
Муфта AWD у CR-V чувствительна к состоянию жидкости заднего редуктора. Если владелец годами не менял масло, редуктор начинает подклинивать, особенно на прогретой трансмиссии. Дополнительный фактор — установка шин с разной степенью износа. Разница в наружном диаметре заставляет муфту постоянно срабатывать, перегревая ее и сокращая ресурс.
Проверка состояния самого вала
Когда ходовая часть и муфта исключены, переходят к осмотру карданного вала. Здесь обращают внимание на несколько моментов:
- наличие вмятин на трубе — даже небольшой дефект нарушает балансировку;
- состояние резиновой подвесной опоры, если она предусмотрена конструкцией;
- люфт в крестовинах — проверяется покачиванием фланцев рукой;

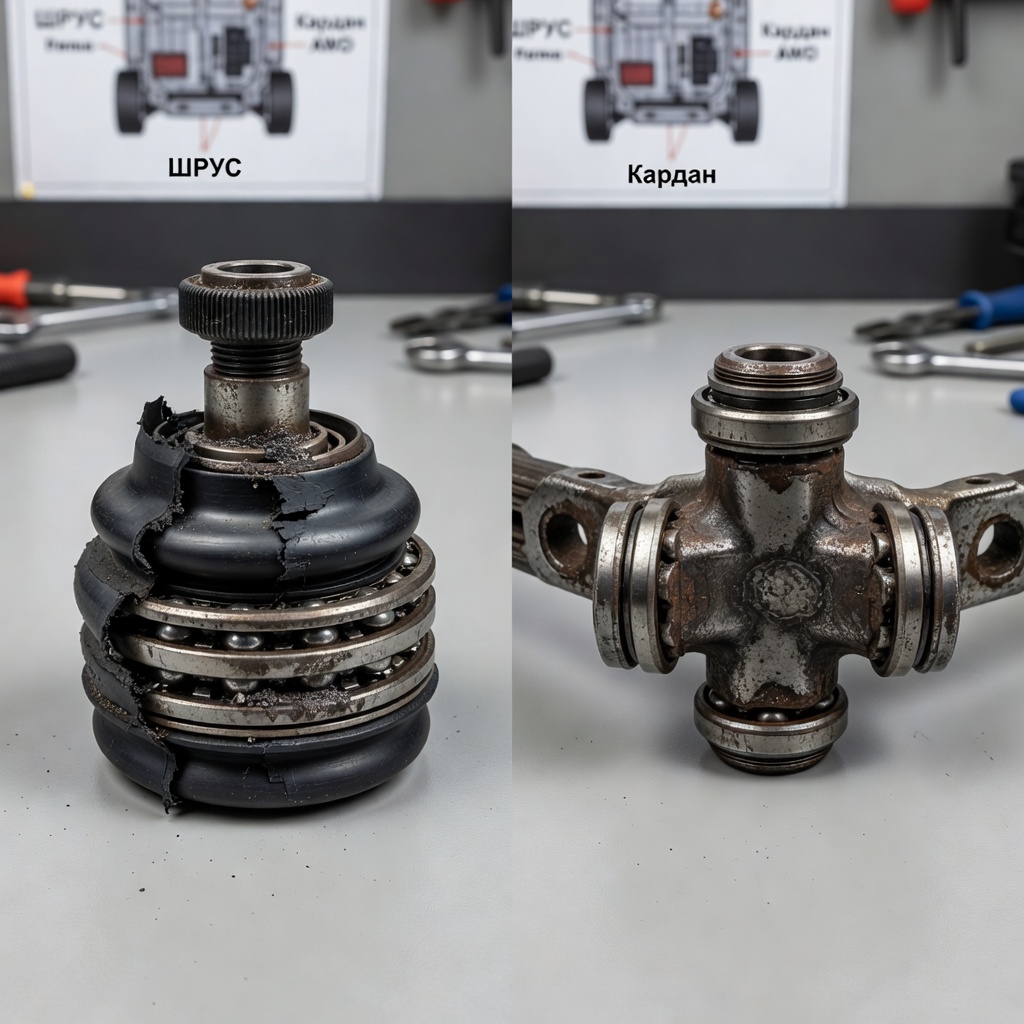

- состояние пыльников ШРУСов на шарнирах равных угловых скоростей, которые применяются на части валов Honda вместо крестовин.
Важно понимать, что карданный вал CR-V — не обязательно вал с крестовинами. На некоторых версиях используются шарниры равных угловых скоростей, которые исключают вибрацию от неравномерного вращения, но при повреждении пыльника быстро выходят из строя из-за попадания абразива.
Различия карданов по поколениям
Поколения CR-V заметно отличаются по конструкции трансмиссии. В первом поколении применялся цельный вал с крестовинами и промежуточной опорой. Во втором и третьем поколениях конструкция стала двухсекционной с ШРУСом в качестве переднего шарнира. Четвертое поколение получило более легкий вал с измененной балансировкой.
| Поколение | Тип шарниров | Особенность подключения задней оси |
|---|---|---|
| Первое (RD1) | Крестовины | Система Dual Pump, постоянное вращение вала |
| Второе (RD5) | Крестовины и ШРУС | Электронная муфта, управление по датчикам |
| Третье (RE) | ШРУС, двухсекционный | Электронная муфта с более быстрым откликом |
| Четвертое (RM) | ШРУС, облегченный | Модернизированная муфта, улучшенная алгоритмика |
Такое различие означает, что вал от третьего поколения не встанет на первое без переделок. Даже в пределах одного поколения карданы различаются по длине в зависимости от типа коробки передач: механическая коробка дает одну длину, автоматическая — другую.
Стук при переключении передач
Отдельный симптом — стук или щелчок в момент включения передачи или при резком сбросе газа. Здесь проверяют шлицевое соединение вала с фланцем редуктора. Со временем шлицы изнашиваются, появляется люфт, который проявляется ударом при изменении нагрузки. Заметить такой люфт можно, покачивая вал рукой в вертикальной плоскости в месте соединения. Если люфт превышает допустимый, шлицевую часть восстанавливают либо заменяют вал в сборе.
Нельзя сбрасывать со счетов и задний редуктор: износ подшипников главной пары дает гул, который нарастает к 60–80 км/ч и часто ошибочно приписывается кардану. Отличить гул редуктора можно по характеру звука на переходных режимах: при сбросе газа гул меняет тональность, тогда как вибрация кардана зависит в основном от оборотов вращения самого вала.
Практический порядок диагностики
Оптимальная последовательность действий при подозрении на неисправность кардана такая:
- проверить шины и давление, оценить износ;
- прослушать подшипники ступиц на подъемнике;
- проверить состояние жидкости в заднем редукторе и муфте;
- осмотреть вал: пыльники, крестовины, подвесной подшипник, шлицы;
- провести динамическую диагностику на стенде или дорожное испытание.
Полноприводные Honda чувствительны к состоянию всей трансмиссии в целом. Если владелец своевременно меняет масло в редукторе и использует одинаковые шины, карданный вал обычно служит долго. Основные враги вала — удары о препятствия и попадание абразива внутрь шарниров через поврежденные пыльники. В таких случаях потребуется профессиональная реставрация или замена узла. Если кардан требует ремонта, важно заранее определить причину вибрации, а не менять детали наугад, и только затем заказывать работы. Это позволяет исключить лишние расходы и вернуть автомобилю плавность хода без повторных обращений через несколько тысяч километров.
