Карданный вал на Honda CR-V с Real Time AWD: стуки при старте — диагностируем крестовины и муфту
Почему CR-V третьего поколения вибрирует на скорости: разбор кардана и системы AWD
Вибрация на скорости 60–90 км/ч у Honda CR-V с полным приводом чаще всего заставляет подозревать карданный вал, однако источник не всегда находится в нем. В третьем поколении (RE, 2007–2012) используется система Real Time AWD с гидромеханической муфтой Dual Pump, и поведение трансмиссии заметно отличается от более новых электронноуправляемых версий. Прежде чем менять кардан, необходимо проверить состояние шин, заднего редуктора и муфты подключения задней оси, так как эти элементы формируют общую кинематику привода.
Конструкция трансмиссии CR-V RE: что именно вращается под днищем

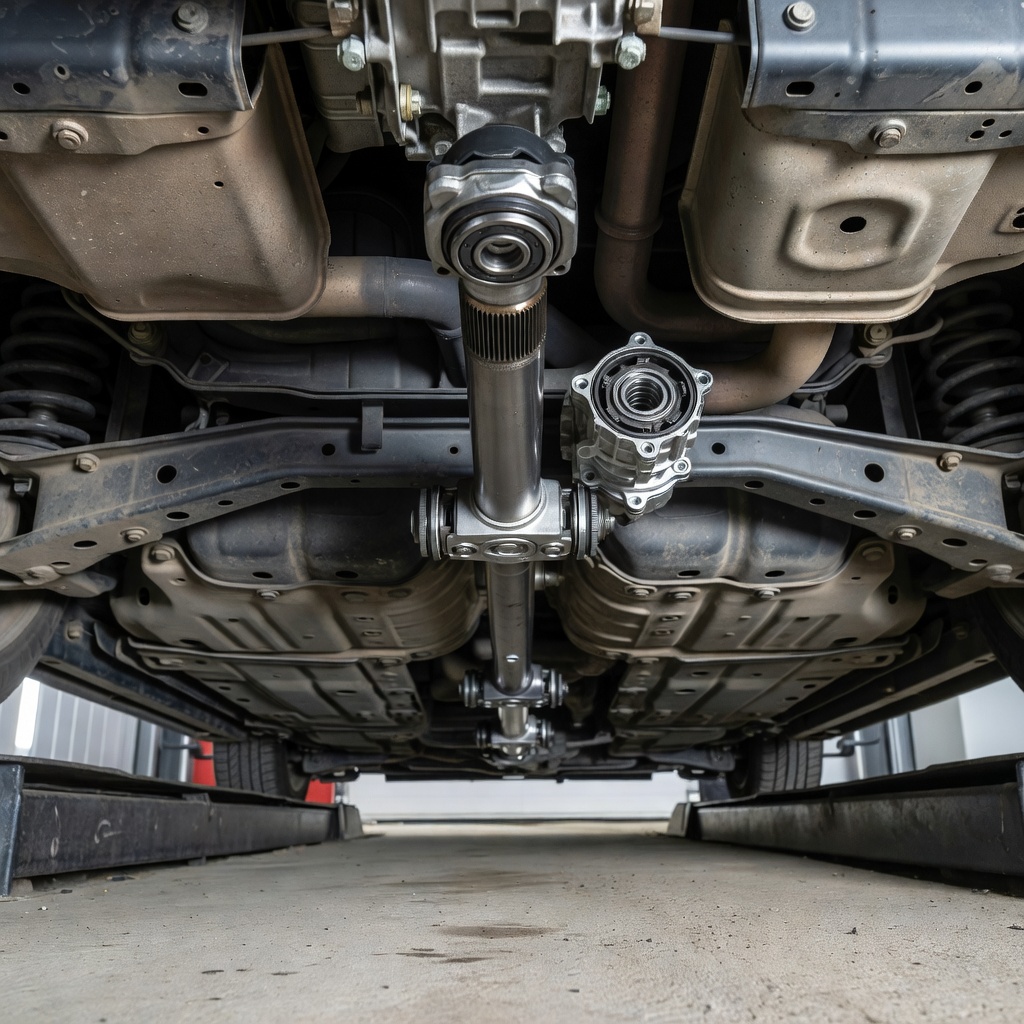

Полноприводная версия Honda CR-V третьего поколения имеет продольно расположенный карданный вал, соединяющий раздаточную коробку с задним редуктором. С точки зрения конструкции это двухсекционный вал с промежуточной опорой и двумя крестовинами. При этом важно не путать его с ШРУСами колесных приводов, которые передают момент от редуктора к ступицам и имеют собственную диагностику.
Система Real Time AWD в этом поколении работает по следующему принципу:
- при пробуксовке передних колес внутри муфты Dual Pump создается разница давлений;
- гидравлика замыкает муфту, подключая заднюю ось;
- распределение момента остается простым и не имеет электронного управления в отличие от i-VTM4 на Pilot или Ridgeline.
Именно поэтому карданный вал Honda CR-V здесь постоянно вращается при движении, а муфта отвечает за передачу крутящего момента. Износ крестовин или подвесного подшипника создает вибрацию, которая хорошо ощущается на кузове при определенных скоростях, однако похожие симптомы дает и дисбаланс самого вала.
Диагностический маршрут: от простого к сложному
Вибрация на постоянной скорости не всегда связана с карданом. Чтобы не менять исправные узлы, соблюдайте последовательность проверки.
Шаг 1. Шины и давление
Разный износ или давление в шинах заставляет муфту Dual Pump подключаться даже на сухом асфальте. Это создает постоянную нагрузку на кардан и редуктор, что проявляется гулом и вибрацией.
Шаг 2. Задний редуктор и жидкость
Проверьте уровень и состояние масла. Если жидкость давно не менялась или имеет следы металлической стружки, редуктор будет работать с шумом, который можно принять за вибрацию кардана.
Шаг 3. Карданный вал
Осматривайте вал на подъемнике при вращении колес или вручную:
- люфт крестовин в двух плоскостях;
- радиальный люфт подвесного подшипника;
- повреждение пыльников и наличие ржавчины на скользящей вилке;
- обрыв балансировочных пластин.
Шаг 4. Задние колесные приводы
ШРУСы внутренних и наружных шарниров часто игнорируют, однако их износ дает щелчки и вибрацию при ускорении, а не на постоянной скорости. Тем не менее проверить их состояние стоит до разборки кардана.
Шумы при повороте: признак муфты, а не кардана
Рывки и гул в тесном повороте у CR-V RE редко связаны с карданным валом. Характерная ошибка владельцев — замена кардана при неисправной муфте Dual Pump. Когда автомобиль маневрирует на парковке с вывернутыми колесами, передняя и задняя оси проходят разные расстояния. Если муфта не размыкается, возникает циркуляция мощности, которая проявляется:
- рывками при движении по кругу;
- гулом сзади;
- вибрацией при трогании.
В этом случае обращайте внимание на состояние жидкости в муфте и редукторе, а также на одинаковость шин по размеру и протектору. Разница в диаметре колес всего в несколько миллиметров создает постоянную нагрузку на всю трансмиссию и может разрушить муфту заднего привода.
Сравнение поколений: от гидравлики к электронике
Конструкция карданной передачи менялась между поколениями, поэтому подход к диагностике также различается.
| Поколение CR-V | Тип системы AWD | Особенности кардана |
|---|---|---|
| RD (2002–2006) | Real Time AWD с муфтой Dual Pump без электроники | Двухсекционный вал, частая причина вибрации — подвесной подшипник |
| RE (2007–2012) | Real Time AWD с муфтой Dual Pump | Крестовины и опора, чувствительность к нагрузке от разного износа шин |
| RM (2013–2016) | Real Time AWD с электронным управлением | Возможна другая длина вала из-за измененной компоновки |
Для более новых поколений с электронным управлением муфтой важно учитывать, что система может частично подключать заднюю ось без пробуксовки. Это заложено алгоритмом работы, но при этом возрастает нагрузка на карданный вал в поворотах, что требует повышенного внимания к его состоянию.
Ремонт или замена: особенности крестовин
Оригинальный кардан Honda CR-V RE имеет завальцованные крестовины, которые не меняются отдельно в заводской конструкции. При износе игольчатых подшипников возможны два пути. Первый — замена вала в сборе. Второй — перепрессовка с переходом на ремонтные крестовины, что требует токарных работ и балансировки. Метод кернения используется для фиксации обоймы после запрессовки и позволяет сохранить штатный вал при условии корректного выполнения процедуры.
Практический вывод: если вибрация появляется на скорости и усиливается при разгоне, но пропадает при сбросе газа, карданный вал заслуживает первоочередной проверки. Однако перед этим убедитесь в исправности шин и состоянии жидкости в заднем редукторе. Внимательный осмотр по описанному маршруту позволит избежать лишних затрат и точно определить источник проблемы.
