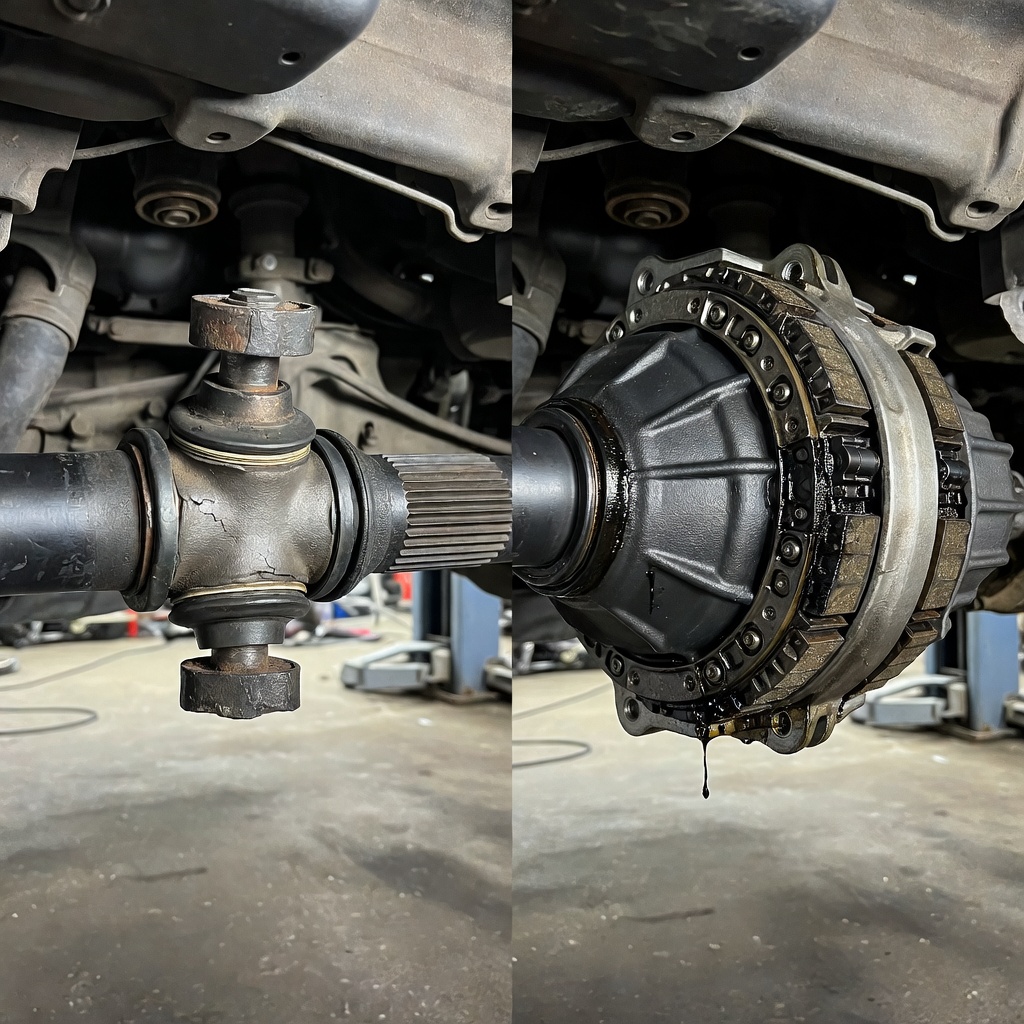

Кардан или муфта AWD на Honda CR-V: как отличить износ крестовины от сбоя i-VTM4
Диагностика вибрации на Honda CR-V с полным приводом часто сводится к подозрению на карданный вал, но во многих случаях источник находится совсем в другом месте. Разобраться, где именно возникает проблема, помогает знание того, как устроена трансмиссия конкретного поколения и какие компоненты отвечают за подключение задней оси. Прежде чем менять кардан, важно понять, что именно вызывает вибрацию: сам вал, муфта подключения, задний редуктор или банальная разница в износе шин.
Как устроена трансмиссия полноприводных CR-V
Полный привод на CR-V в разные годы реализован по-разному. Наиболее распространённая схема — поперечное расположение двигателя, при котором карданный вал идёт от раздаточной коробки (углового редуктора) к заднему редуктору. Но важно понимать: задняя ось на многих поколениях подключается не постоянно. Старые версии использовали гидромеханическую муфту Dual Pump, которая подключала задние колёса при проскальзывании передних. Более новые поколения получили электронно-управляемую муфту, работающую в связке с системой стабилизации. Поэтому вибрация на скорости может быть связана с работой этой муфты и её маслом, а не с геометрией самого вала.
Порядок диагностики: с чего начать
Если вибрация появляется при разгоне или на постоянной скорости, первым делом стоит исключить очевидные причины, не связанные с карданом. Начните с проверки состояния шин и давления в них. Далее осмотрите опоры силового агрегата, так как их износ способен вызывать вибрацию на определённых оборотах, что особенно заметно на дизельных версиях для европейского рынка. Только после этого переходите к трансмиссии.
Пошаговая проверка должна выглядеть так:
- проверка шин на равномерность износа и соответствие размеру;
- осмотр подвески и рулевых наконечников на люфты;
- контроль уровня и состояния масла в заднем редукторе;
- осмотр пыльников ШРУСов и состояние крестовин кардана;
- проверка эластичной муфты и подвесного подшипника.
Важно помнить, что ШРУС карданного вала и внутренний ШРУС колёсной полуоси — это разные элементы, и их неисправности проявляют себя по-разному. Износ полуосевого шарнира обычно даёт щелчки при повороте, а проблемы с карданом чаще проявляются на скорости.
Сравнение поколений: различия в конструкции кардана
Подход к ремонту сильно зависит от того, с каким поколением вы имеете дело. CR-V первого и второго поколений использовали более простую схему с гидромеханической муфтой. Конструкция карданного вала там достаточно традиционная, и часто встречается проблема завальцованных крестовин, которые сложно заменить без специального оборудования.
| Поколение CR-V | Тип подключения задней оси | Особенности карданного вала |
|---|---|---|
| RD1 (1995–2001) | Гидромеханическая муфта Dual Pump | Двухсекционный вал, возможна завальцовка крестовин |
| RE (2002–2006) | Гидромеханическая муфта Dual Pump | Аналогичная конструкция, чувствительность к износу шлицевого соединения |
| RE (2007–2011) | Электронно-управляемая муфта AWD | Более лёгкий вал, реже требует замены крестовин |
В более поздних поколениях система стала электронной, а кардан получил иную компоновку. Внутренняя вибрация или гул могут возникать из-за износа шлицевого соединения или повреждения центрирующего кольца, что встречается не реже, чем износ крестовин на старых версиях.
Особенности диагностики рывков в повороте
Рывки при маневрировании на небольшой скорости — характерный симптом, который далеко не всегда указывает на кардан. Часто причиной становится муфта подключения задней оси, особенно если в её корпусе давно не менялось масло или оно потеряло свойства. Проверку стоит начать с жидкости, но не заливайте первую попавшуюся — используйте только рекомендованную в руководстве для конкретного года и рынка.
Причинами рывков могут быть:
- разный износ шин передней и задней оси;
- подклинивание муфты из-за загрязнённого масла;
- износ задних колёсных подшипников;
- повреждение пыльников полуосей;
- деформация или дисбаланс карданного вала.
Устранять симптом заменой кардана без осмотра остальных элементов не стоит — так можно потерять деньги и не решить проблему. Полноценная диагностика предполагает подъём автомобиля на подъёмнике и проверку всех узлов трансмиссии.
Как правильно подобрать вал при замене
Если диагностика всё же показала необходимость замены, не спешите покупать контрактный или новый кардан без точной идентификации. Совместимость определяется не только моделью и годом, но и типом коробки передач, а также рынком поставки. Валные сборки имеют разную длину и разные фланцы в зависимости от того, для какого региона выпущен автомобиль.
При заказе важно учитывать:
- код кузова и двигателя;
- наличие механической или автоматической коробки;
- год выпуска и рестайлинг;
- тип системы AWD.
Следует понимать, что валы от других моделей Honda не подходят к CR-V без переделок, даже если используется похожая платформа. Например, кардан от Element или Avancier имеет иные геометрические параметры. А профессиональный ремонт завальцованных крестовин на старых поколениях позволяет восстановить вал без замены целиком, что обходится дешевле, чем приобретение новой сборки. Подробнее о методах восстановления можно узнать в материалах про замену неразборных крестовин методом кернения.
Практические рекомендации
Вибрация, гул или рывки — это сигнал к комплексной проверке, а не к немедленной замене элемента. Начните с простого осмотра шин и подвески, проверьте уровень масла в заднем редукторе и муфте. Если подозрение на кардан сохраняется, продиагностируйте его на подъёмнике: проверьте люфт в шлицевом соединении, состояние крестовин и балансировку. Не пытайтесь экономить на диагностике, ведь ошибочная замена исправного вала — самая дорогая ошибка. Восстановление существующего вала часто оказывается надёжнее установки контрактного узла неизвестного состояния.
